| Code | B | C | D | H | H1 | L | L1 | L2 | L3 |
| GS-226616 | 66 | 16 | 38 | 32 | 10 | 105 | 75 | 22 | 30 |
| GS-368619 | 86 | 19 | 46 | 42.7 | 11.5 | 153 | 102 | 36 | 43 |
| GS-421024 | 106 | 24 | 56 | 50.2 | 14 | 190 | 124 | 42 | 51 |
| Code | L4 | L5 | L6 | N | Pos | |||
| 5 | 7 | 8 | 9 | |||||
| GS-226616 | 25 | 10 | 38 | 15 | Φ6x20 | Φ6x30 | M6x30 | M6x35 |
| GS-368619 | 32 | 12 | 50 | 20 | Φ8x24 | Φ8x36 | M8x36 | M8x40 |
| GS-421024 | 40 | 15 | 60 | 24.5 | Φ10x30 | Φ10x40 | M10x40 | M10x45 |
1.此鎖?？蹖榉侄伍_閉的模具而設計， 可控制模具的開合模順序；
2.與一般的鎖?？巯啾?，帶有游標卡尺 的拉桿，可精確調整模板在不同區段和 距離的開閉動作。
在第一次開模完成后，主體（1）上箭頭將會指向拉桿（3） 0刻度上，此時活動塊 （11）移動，直至完全卡入拉桿（3）的圓弧槽內；
活動塊在移動同時插桿（6）也同步慢慢打開直至完全脫離主體，此時波珠（12）在彈簧的作用力下彈起鎖住活動塊移動，第二次開?？刂仆瓿?；
第一次合模時插桿再次插入主體，插桿壓下波珠，將重新釋放活動塊，直至完成 第二次合模。
| Pos | 品名 | 材質 | 硬度 |
| 1 | 主體 | SKD61 | 50-54HRC |
| 3 | 拉桿 | Cr12Mov | 52-56HRC |
| 6 | 插桿 | ||
| 11 | 活動塊 | SKD61 | 50-54HRC |
| 12 | 波珠 | SKD61 | 50-54HRC |
毎套模具至少使用兩套以上并對稱安裝!
此鎖模組件不但控制開模順序. 同時控制合模順序

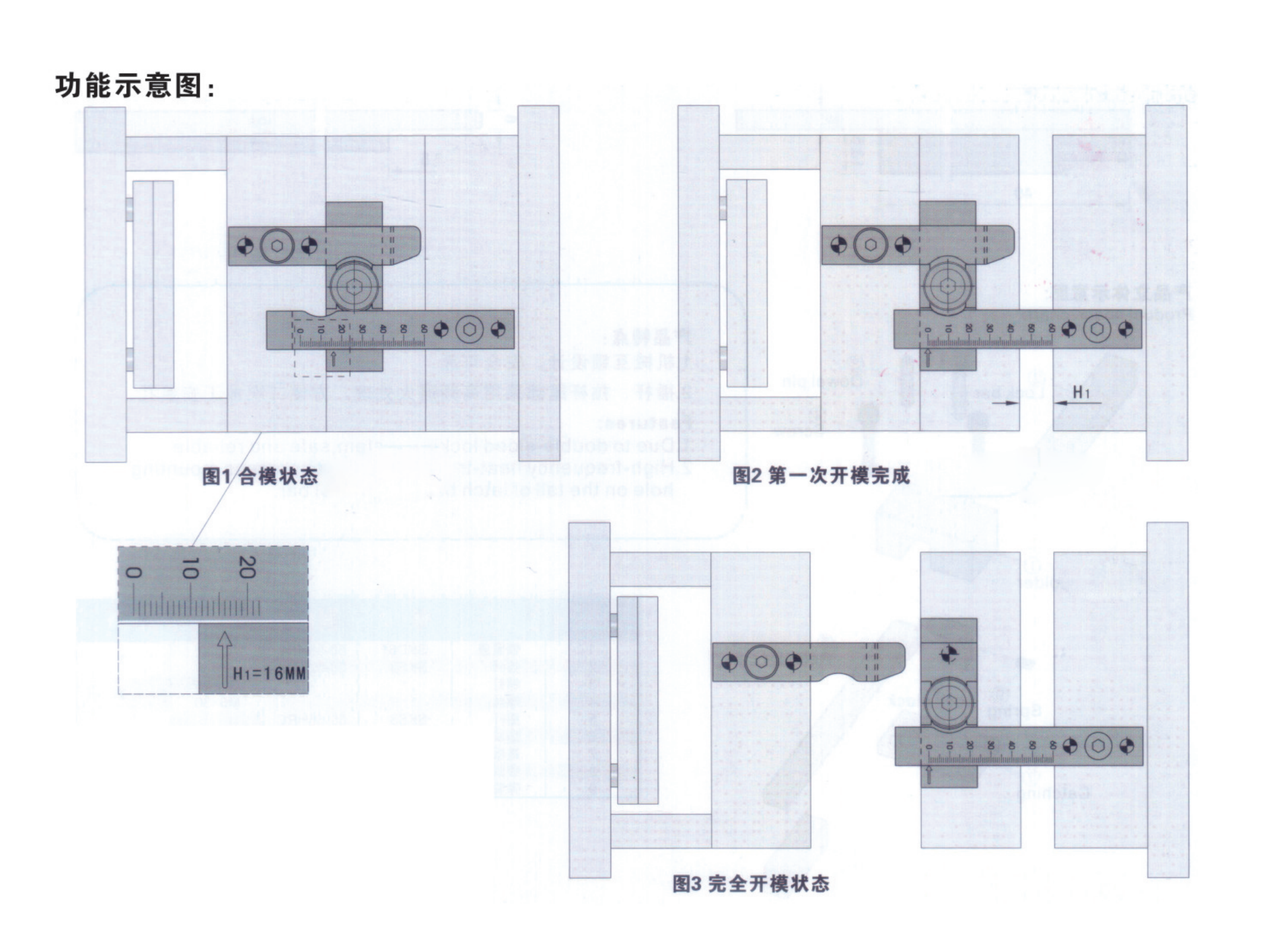

開模順序:圖1>圖2>圖3
合模順序:圖3>圖2>圖1
| Code | 拉力 (kgf) |
| GS-226616 | 200 |
| GS-368619 | 400 |
| GS-421024 | 800 |
訂購：鎖?？跥S
